IPv6

1. IPv6地址

1.1 IPv6地址表示

IPv6地址使用冒分16进制表示，即用冒号分隔的16进制表示。
128位可以用32个16进制字符表示，每4个字符之间使用冒号进行分隔，这样的话32个16进制被分成8组。

就像这样： fe80:0000:0000:0000:9100:e409:60df:02f1

首先，遇到000a:0000:00bc:…，可以简化成a:0:bc:…，相当于省去前面的零。

把上面例子简化得到： fe80:0:0:0:9100:e409:60df:2f1

其次，这样连续的三组都是零，因此可以将连续三组的零写成双冒号“::”以简化表示： fe80::9100:e409:60df:2f1。

需要注意的是，这样的省略只可以进行一次，比如把0:0:0:0:0:a:0:0:0写成::a::，这样分不清楚前面有多少组零，后面有多少组零。
因此简写最多连续的零::a:0:0:0，这样就清楚前面是5组零，后面是3组零了（如果相同多连续的零，那么优先简写左边的零）

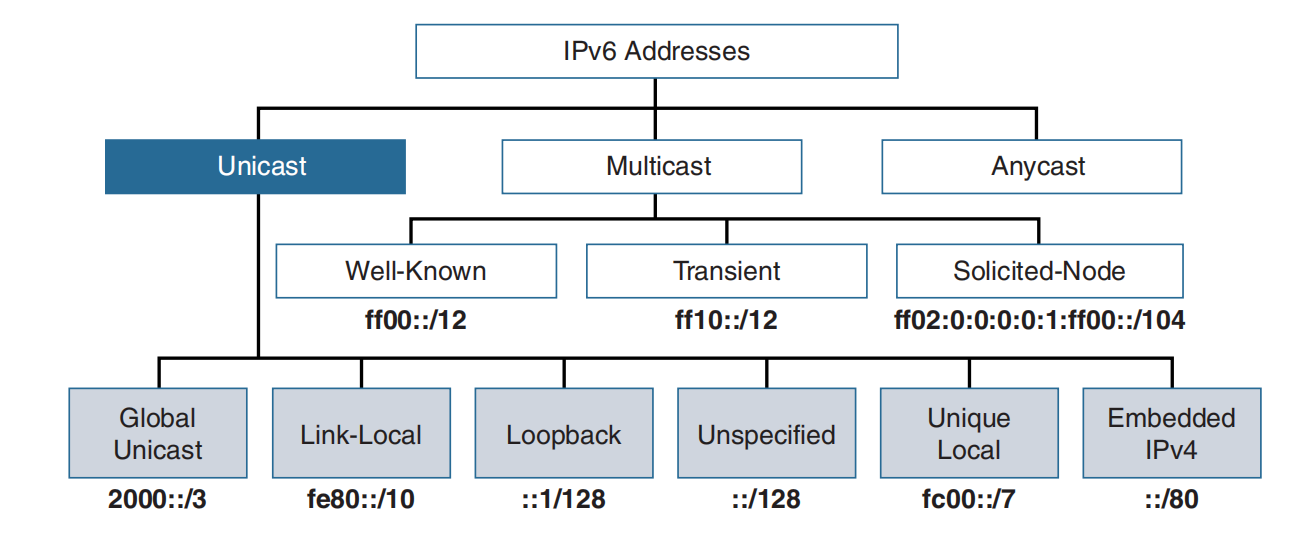

1.2 IPv6地址结构

alt text

1.2.1 全球单播地址（Global Unicast Address，GUA）

前缀001：3 bit，20到3f，占据IPv6的1/8的地址空间。也就是说2和3开头的地址是全球单播地址。
顶级聚合（Top Level Aggregation，TLA）：13bit， IPv6的管理机构根据TLA分配不同的地址给某些骨干网的ISP，最大可以得到8192个顶级路由。
保留（Reserve，RES）：8 bit，保留使用，为未来扩充TLA或者NLA预留。
次级聚合（Next Level Aggregation，NLA）：24bit，骨干网ISP根据NLA为各个中小 ISP分配不同的地址段，中小ISP也可以针对NLA进一步分割不同地址段，分配给不同用户。
站点级聚合（Site Level Aggregation，SLA）：16bit，公司或企业内部根据SLA把同一大块地址分成不同的网段，分配给各站点使用，一般用作公司内部网络规划，最大可以有65536个子网。
接口地址（Interface ID）：64位，主机使用的地址范围，几乎是远远超出现在的设备数量。

1.2.2 本地单播地址（Unique Local Address，ULA）

fc或者fd开头，占据IPv6的1/128的地址空间。类似IPv4中的私有地址。

1.2.3 链路本地地址

fe80到febf，占据IPv6的1/1024的地址空间。作用就像MAC地址一样，用于本地链路（局域网）之间的通信。（设备上的链路本地地址基本都是以fe80开头）

1.2.4 两个特殊地址

未指定地址： ::/128。全零地址，类似于IPv4中的0.0.0.0。一个设备在没有获取IP地址之前用于向DHCP服务器申请IP地址时，原地址就是设置为0。
本地回环地址： ::1/128。前面全零，只有最后一位为一的地址，类似于IPv4中的127.0.0.1。

1.2.5 内嵌IPv4地址

兼容IPv4的IPv6地址： ::x.x.x.x或者0:0:0:0:0:0:x.x.x.x。就是将前面96位置为零，后面32位设置为IPv4的地址。
映射IPv4的IPv6地址： ::ffff:x.x.x.x。
6to4地址：以2002为前缀。
（没搞懂）

1.2.6 组播地址

指定组播地址： ff00到ffff，占据IPv6的1/256的地址空间。

下面是一些本地链路范围的组播地址

FF02:0:0:0:0:0:0:1 所有节点的组播地址。
FF02:0:0:0:0:0:0:2 所有路由器的组播地址。
FF02:0:0:0:0:1:FFXX:XXXX 被请求节点（Solicited-Node）组播地址。
FF02:0:0:0:0:0:0:5 所有OSPF路由器组播地址。
FF02:0:0:0:0:0:0:6 所有OSPF的DR路由器组播地址。
FF02:0:0:0:0:0:0:D 所有PIM路由器组播地址。
其中最重要的是被请求节点组播地址，它由固定前缀FF02::1:FF00:0/104和单播IPv6地址的最后24bit组成。
同时设备将组播IP地址的后32位添加到33开头的MAC地址，这样得到一个虚拟的组播MAC地址。
你可以看到的是只有IPv6地址后24位相同的设备才会加入一个组。
然后这台设备就会监听这个组播MAC地址和组播IP地址，如果得到指向这个组的地址，才会进行报文处理。

1.2.7 组播地址如何工作？

首先，很明确的一点是IPv6使用组播机制代替广播机制是明智的。
因为广播会让报文充斥整个局域网，并且每台设备都将处理报文并检查与自己是否相关。
然而，广播的范围是可以利用一些信息一定程度缩小的，组播正是利用了这一特性。
比如你希望局域网中的所有Windows设备回复你的消息，你只能广播出去；但是如果每个Windows设备监听一个组播地址，这件事情就变得简单了。
下面是两个例子。
如何使用组播地址完成无状态配置IPv6地址，并做碰撞检测？
在IPv6的环境下，路由器会定期向链路中的主机发送路由通告（Router Advertisement）报文，告知本地链路中的设备网关的存在以及网路信息。

但是当一个设备进入网络时，它立即需要网络相关信息，而不是等待一个时间间隔。

因此它立即向路由器的组播地址发送一个路由请求（Router Solicitation，RS）报文，路由器也立即发送一个路由通告报文，而不用等待时间间隔。

这个报文的目的组播IP地址：FF02::2，目的组播MAC地址：33-33-00-00-00-02

路由器监听这个组播MAC地址，发现这个报文。

于是立即向所有节点的组播地址（ff02::1）发送一个路由通告（Router Advertisement，RA）报文，这个报文携带了网络信息，包括网络前缀。

这样，设备利用网络前缀加上自己随机生成的接口地址拼成一个单播地址，但是它需要证明这个地址没有被其他用户使用。

于是该设备向被请求节点组播地址发出一个邻居请求（Neighbor solicition，NS）报文，这个组播地址最后的24位复制了IP地址的后24位。

这个报文目的被请求组播地址：ff02::01:ffxx:xxxx，目的组播MAC地址：33-33-ff-xx-xx-xx

也就是说只有后24位IP相同的设备才会收到邻居请求，它们被划分为了一个组，只有这个组才可能存在和它IP地址相同的设备。

但是在设备数量比较少的时候（设设备数量为k），这种后24位比特都相同的概率是很小的大概是k/2^24（这里假设前面的设备都没有在一个组中）。

所以，实际上设备的数量相比于2^24比较少的情况下，IPv6的组播等价与单播，这个做法极大的避免了广播的开销。

如果没有收到邻居通告（Neighbor Advertisement，NA）报文，那么重复地址检测 (DAD)完成，说明这个生成的地址没有被占据。

如果收到邻居通告（Neighbor Advertisement，NA）报文，那么说明链路中有使用这个地址的设备，需要重新生成一个不同的IP地址。
如何使用组播完成ARP地址解析？
节点获取单播地址后，会根据单播地址生成一个组播MAC地址。33-33是专门为IPv6组播预留的MAC地址前缀，MAC地址的后32bit从对应的组播IPv6地址的后32bit拷贝而来。
上面的过程将IP地址和MAC地址联系起来，当链路内一个节点发送一个组播的ARP请求，它已经知道目标的IP地址，因此生成一个组播地址作为目标MAC地址。
显然和目标IP地址后24位相同的设备都将监听这个组播MAC。如果IPv6地址的分配后24位尽量没有重复的情况下，IPv6的组播就接近于单播，付出的代价只有设备的网卡多监听一个组播MAC地址。

1.3 IPv6地址分配/生成

1.3.1 SLAAC生成接口地址（无状态配置）

略，上面讲述的就是SLACC地址生成的方式。

1.3.2 EUI-64生成接口地址

将48bits的MAC对半劈开，插入“FFFE”，然后对从左数起的第7位，也就是U/L位取反，该比特位确定48bits的MAC地址的唯一性与否。
一个以太网地址可以有两种含义，地址可被全球管理或本地管理。
全球管理指全球唯一的例如厂商MAC，本地管理指使用自己的值临时写的MAC地址，在这种情况下，这个特殊的位=1表示本地管理；为0表示全球管理。
但是在EUI-64格式中，U/L的含义正好相反，0表示本地管理，1表示全球管理，所以这就是为什么U/L位要取反的原因。

这种地址生成方式有一个显著的特点，中间是fffe，并且第七位为零，因此利用这个特性可以快速判断一个地址是否是EUI-64生成。

相应的，地址扫描工作也将变得简单，难度从64位下降至48位。也可以通过IPv4的ARP扫描获取MAC地址后，直接获取链路内设备的接口地址。

另外，这种地址生成方式将会把MAC地址暴露到外部网络中，而且MAC地址包含了网卡厂商的信息，有一些隐私的风险。
（比如黑客通过MAC地址知道了这个设备是某个厂商的某个时间点推出的，恰好有一个针对性的漏洞，这样就被轻易攻击了。）

更危险的是，这种方式的接口地址将会保持不变，连接到任意的网络之中却使用相同的接口地址，这可以造成用户被跟踪的风险。

（但不得不说这个方法都不需要ARP解析了）

1.3.3 动态主机配置（Dynamic Host Configuration,DHCP）

DHCPv6的IP组播地址是：ff02::1:2，MAC组播地址则是：33-33-00-01-00-02，client使用546端口，sever使用547端口
加入局域网的设备向这个组播地址发送报文，希望得到DHCP服务器回应即可。

2. IPv6报文

2.1 链路层标识

链路层报文：

链路层类型字段标识了链路层的负载是什么：

ARP Ethernet Type=0x0806
IPv4 Ethernet Type=0x0800
IPv6 Ethernet Type=0x86dd

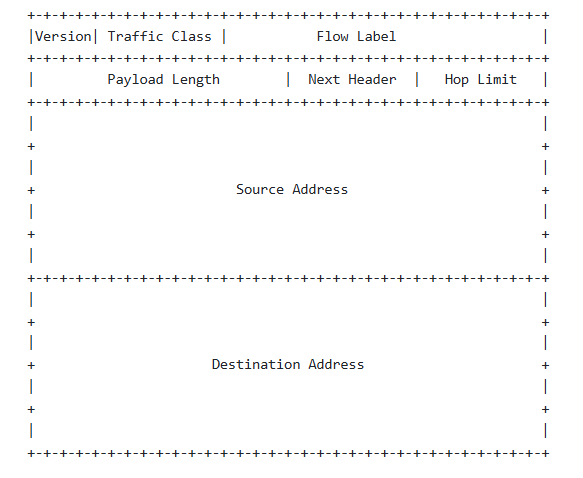

2.2 首部

IPv6的网络层长度为64比特的选项字段和256比特的IP地址信息，共320比特，40字节。MTU是1500字节，因此数据报的负载剩下1460字节。

相比于IPv4，IPv6的首部长度变长了，从20字节变为了40字节，但是选项却精简了不少。而且IPv6固定了选项字段，相比于IPv4引入作用不大的可选选项这精简了路由器处理数据报的速度。

你可以想到，320比特刚好是64比特的5倍，因此在64位机器上运行IPv6是好的，因为64位的寄存器取5次就行。但是在128位的机器上，寄存器变成128位，那么取三次为384比特，浪费一点。

alt text

2.3 版本号（Version）

4个比特，用于标识IP协议的版本，IPv6的值为6，IPv4为4。

这个字段和IPv4版本是公共的，它们字段值的设置遵循相同的标准。

这个字段的长度是足够的，4个比特一共可以表示16个版本，在有用的IP版本不超过16个的情况下，那么废弃没用的版本，这个字段就足够。

2.4 通信类别（Traffic class）

8比特，提供下面两种服务，分别是通信优先级方面和拥塞控制方面。

差分服务字段（Differentiated Services Code Point）字段，DSCP字段，利用前六个比特标识服务优先级等。

具体参考RFC文档
另外一个点，这个字段是不受信任的，因为用户都可以自己修改这个值，如果改为高优先级相当于白嫖了运营商的服务。所以正确的方案应该是在路由器的位置重新设置这个值，但是要防止用户端接近这个路由器，因为用户同样可以修改路由器配置来修改这个值，所以在运营商管理的路由器修改这个值才有意义。

显示拥塞通知（Explicit Congestion Notification）字段，也就是ECN字段，这在IPv4协议中也是存在的。

00：数据包未使用ECN
01/10：发送端和接收端开启了ECN功能
11：路由器发出拥塞指示

2.5 流标签（Flow Label）

20个比特。
对于不支持流标签字段功能的主机和路由器来说（目前的大多数应用都不需要修改以使用流标签，或者根本就不需要QoS处理），在发送数据包时需要将该字段设置为全0，在转发数据包时需要保持该字段不变，在收到数据包后直接忽略该字段的内容。

需要注意的是，流标签和通信类别字段保留了一些未定义比特，如果路由器不对此置为零，那么可以利用这个字段传输秘密信息，这是一个信息隐藏的方法。

2.6 载荷长度

16个比特，载荷长度去除IPv6首部的长度，包括扩展头和载荷（传输层或者ICMP包）的长度。

IPv4中有一个字段是数据报长度，表示数据报的总长度。相比于IPv6，它计入了首部的长度。

这个字段单位为字节byte，可以标识0-65535字节的范围，MTU只有1500字节，减去IPv6报头只有1460字节。因此这个字段的长度也是足够的。

2.7 下一个首部

8个比特，用于指示下一个首部的类型。

这个字段的设置和IPv4的上层协议字段相同，共用一个标准，比如值6标识TCP，值17标识UDP。当然也可以标识一些网络层协议比如ICMP协议，或者标识认证或者加密的协议AH，ESP，又或者是分片头（IPv6将分片的工作交给终端而不是路由器，并且使用协议约定线路的MTU，相比于IPv4将分片交给路由器，这简化了路由器的操作加快了转发速度）。

具体参考IANA的Protocol Numbers

这个字段的长度也是足够的，目前只用了一半多一点。
